後処理機 | 鞍掛け中綴じ折り製本機 | iSaddle System

紙折機(紙折り機)|デュプロフォルダー DF-960

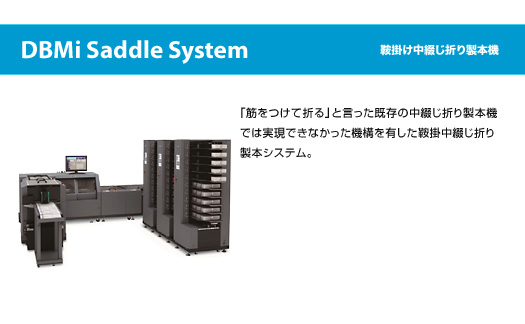

「筋をつけて折る」といった既存の中綴じ折り製本機では実現できなかった 機構を有した鞍掛中綴じ折り製本システム。

製品仕様

*製品の仕様および外観は、改良のため予告なく変更することがあります。
*システム構成により、本製品の使用環境・処理性能が制限されることがあります。

DBMS-F2/DBMS-S
機種名 / 一般名称 DBMS-F2 /筋付け折り機 DBMS-S /鞍掛け中綴じ機
型式 床置き式
用紙サイズ(*1) 幅 :120 〜 356 mm
長さ:210 〜 610 mm
定型サイズ:A3SR、A3、A4(縦・横)、A5、B4、B5
※定型外サイズの縦横比は 3:1 以下であること
※用紙長さが 500 mm を超える場合、上質紙は 81.4 g/u以上、アート/コート紙は 104.7 g/ u以上であること
仕上がりサイズ 幅:120 〜 356 mm
長さ:105 〜 305 mm
紙質(*1*2) 上質紙:64 〜 157g /m2(表紙:64 〜 300g/m2
アート/コート紙:84.9 〜 157g/u(表紙:84.9 〜 300g/m2
最大処理速度
セット/セットの場合
3,900 セット/時
 (上質紙 81.4g/u 、356 x 610 mm 中綴じ折り、A4 横本(短辺綴じ)仕上がり、10 枚の場合)
4,000 セット/時
 (上質紙 81.4g/u 、320 x 450 mm 中綴じ折り、A4(長辺綴じ)仕上がり、10 枚の場合)
4,500 セット/時
 (上質紙 81.4g/u 、240 x 327 mm 中綴じ折り、A5 仕上がり、10 枚の場合)
最大処理速度
シート/シートの場合
2,950 セット/時 DSC-10/60i(接続時)
 2枚、上質紙 81.4g/u 、240 x 327 mm 中綴じ折り、
3,208 セット/時 DSF-2200(接続時)
 A5 仕上がり、サブセットなし
用紙形態 シート物
処理可能枚数 表紙+ 9 枚
上質紙 104.7g/ uまたは
コート紙 127.9 g/ u使用時
表紙+ 29 枚以内
上質紙 81.4g/u使用時
※ロングカバー追加時は表紙+ 9 枚以内
用紙受け入れ方式 シート/シート、セット/セット セット/セット (サブセットはバッファー部にて積載)
最大通紙セット厚み 1.0mm 以内 3.0mm 以内
検知機能 ・紙詰まり(搬入部、突き揃え部、筋付け部、折り排出部)
・カバー開閉検知
・モーター過負荷検知
・紙詰まり (バッファー部、綴じストッパー部、突き出しストッパー部、排出部)
・針なし検知
・ステッチャー移動脱調検知
・カバー開閉検知
・モーター過負荷検知
使用電源 200V、50/60 Hz、1.4 A 200V、50/60 Hz、2.7 A
消費電力 165W 410W
待機電力 5.4W 14.9W
大きさ 1,411(幅)X 920(奥行)X 898(高さ)mm 1,846(幅)X 935(奥行)X 1,162(高さ)mm
機械質量 343 kg 427kg(ワイヤー含まず)

● 製品の仕様及び外観は、改良のため予告なく変更することがあります。

●システム構成により、本製品の使用環境・処理性能が制限されることがあります。

(*1)前処理機等の組み合わせにより制限事項があります。詳細は販売会社にお問い合わせください。

(*2) 6 PAGE COVER SHEET KIT(オプション)使用時の表紙: 上質紙 104.7〜157 g/m2 コート紙 127.9〜157 g/m2

DBMS-T
機種名 / 一般名称 DBMS-T/冊子用小口断裁機
型式 床置き式
用紙サイズ(*1) 幅:120mm 〜 356mm
長さ:105mm 〜 305mm
仕上がりサイズ 幅:120mm 〜 356mm
長さ:75mm 〜 304mm
断裁幅 1 〜 25 mm(用紙が12枚以内の場合、75 mmまで断裁可能)
紙質(*1) 上質紙:64 〜 157g/m2(表紙:64 〜 300g/u) アート紙、コート紙:84.9 〜 157g/m2(表紙:84.9 〜 300g/m2
断裁方式 上下一対刃
断裁可能厚み 6.0mm以内(上質紙 81.4g/m2 60枚相当)
断裁可能枚数 表紙(表・裏)+58 枚以下
(表紙 300g/m2、中身上質紙 81.4g/m2の場合)
最大処理速度 3,900 セット/時
 (上質紙 81.4g/u 、356 x 610 mm 中綴じ折り、A4 横本(短辺綴じ)仕上がり、20 枚の場合)
4,000 セット/時
 (上質紙 81.4g/u 、320 x 450 mm 中綴じ折り、A4(長辺綴じ)仕上がり、20 枚の場合)
4,500 セット/時
 (上質紙 81.4g/u 、240 x 327 mm 中綴じ折り、A5 仕上がり、20 枚の場合)
検知機能 ・紙詰まり(ストッパー部、排出部)
・カバー開閉検知
・刃の停止位置異常
・モーター過負荷検知
使用電源 200V、50/60Hz、2.4A
消費電力 410W
機械の大きさ 718(幅)X 700(奥行)X 1,187(高さ)mm
質量(重量) 275kg

● 製品の仕様及び外観は、改良のため予告なく変更することがあります。

●システム構成により、本製品の使用環境・処理性能が制限されることがあります。

(*1)前処理機等の組み合わせにより制限事項があります。詳細は販売会社にお問い合わせください。
