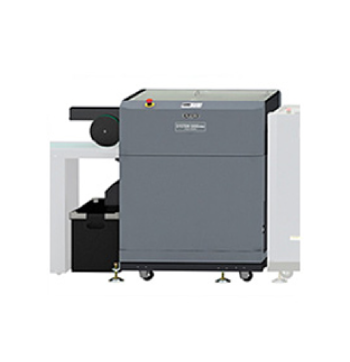

冊子用天地断裁機 | DKT-200

製品

「ステッチャー・フォルダ専用トリマーDBMS-T、DBM-600T」で作成された冊子の天地を断裁してより品質の高い製本を実現。各オプション品の使用により、冊子中央溝立ちによる二丁掛け製本、2穴の加工が可能です。

断裁能力 処理速度
60枚 4,500セット/時
  • 断裁能力+断裁幅 60枚以内30mm
  • 天地断裁
  • パンチユニット
名称 冊子用天地断裁機 DKT-200
用紙形態 冊子(綴じ折り、折り)
用紙サイズ  幅方向天地断裁なし:105mm、120~356mm
 幅方向天地断裁あり:122mm~356mm
 長さ方向:75~305mm
 定型用紙サイズ:A4(ヨコ)、A5(タテ・ヨコ)、B5(タテ ・ ヨコ)
DKT-G使用時
 幅方向天地断裁なし:200~356mm
 幅方向天地断裁あり:202~356mm
 長さ方向:75~305mm
仕上がりサイズ  幅方向:120~354mm
 長さ方向:75~305mm
DKT-G使用時
 幅方向:90~174mm
 長さ方向:75~305mm
断裁幅 1~30mm、DKT-G使用時溝断ち幅6mm(固定)
紙質 上質紙 :64~127.9g /m²
ア-ト紙 / コート紙:84.9~157g/m²
表紙:上質紙、アート紙、コート紙 300g/m²以下
断裁方式 上刃(可動)、下刃(固定)
断裁可能厚み  6mm以内(上質紙 81.4g/m² 60枚相当)
DKT-G使用時
 2.4mm以内(上質紙 81.4g/m² 24枚相当)
断裁可能枚数  表紙(表・裏)+ 58枚以下(*1)
DKT-G使用時
 表紙(表・裏)+ 22 枚以下(*1)
処理速度 4,500セット/時
 上質紙81.4g/m²、A5仕上がり、20枚以下の場合
3,900セット/時
 上質紙81.4g/m²、A4仕上がり、20枚以下の場合
 ※20枚以上の場合は3,150セット/時
検知機能 紙詰まり(搬入部、ストッパー部、排出部)、カバー開閉、刃の停止位置異常、モーター過負荷
電源・消費電力 単相200V 50/60Hz 4.9A 640W
機械の大きさ 使用時
 932(W)×800(D)×1,169(H)mm
DKT-LS接続時
 2,302(W)×800(D)×1,169(H)mm
質量(重量) 本体:472kg(付属品は含まず)
DKT-LS:35kg
DKT-K:4kg
  • (*1)表紙 300g/m²、中身上質紙 81.4 g /m²の場合

製品の仕様・外観は改良のため予告無く変更する場合があります。
