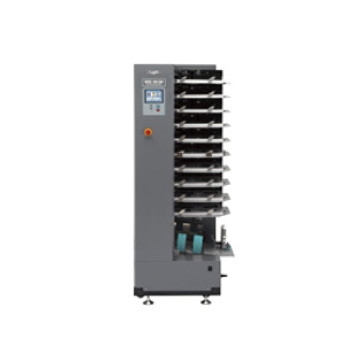

ベルト・エアサクション・コレーター | DSC-10/20

製品

高性能ベルト・エアサクション給紙機構を搭載した低価格丁合機。最大7,200セット/時の高速丁合実現。
DCR-ST接続時

丁合段数 連結台数 処理速度
10段 / タワー 2台 7,200セット/時
  • 丁合速度7,200セット/時
  • カラー液晶タッチパネル
  • 最大増設2連結20段
  • Paper Size A5~A3SR
名称 ベルト・エアサクション・コレーター DSC-10/20
型式 床置型
丁合段数 10段 / タワー
連結台数 2台
給紙方式 ファンモータによるベルト・エアサクション方式
用紙積載量 35mm(上質紙64g/m² 400枚相当)
用紙サイズ 幅方向:140mm~320mm
長さ方向:210mm~450mm
紙質 上質紙:52.3~157g/m²
アート紙・コート紙:79.1~157g/m²
用紙の形態 シート物
処理速度 DCR-ST接続時
 最大:7,200セット/時(A4、上質紙81.4g/m²、棒積み)
DSC-10/20 STACKER使用時
 棒積み最大:6,000セット/時(A4横、上質81.4g/m²)
 区分け最大:4,000セット/時(A4横、上質81.4g/m²)
給紙ミス検知機能 重送検知、空送り検知、紙詰まり検知
その他の検知機能 給紙棚用紙有無検知、各モーター動作異常、搬送ブリッジ紙詰まり検知、スタッカ紙詰まり、スタッカ満載検知
付加機能 テスト給紙機能、カバー連段機能、ブロック丁合機能、合紙挿入機能、用紙左右排出方向選択、強制排紙機能、ウェイティングモード、低速搬送モード(オプションDSC-10/20 STACKER使用時のみ)、手差し機能(LUL-HM使用時、10枚以内)、リジェクト機能(LUL-HM使用時)
電源 AC100V 50/60Hz
消費電力 900W 10A
大きさ DSC-10/20+LUL-HM
 1,345(W)× 780(D)× 1,708(H)mm
DSC-10/20+DSC-10/20 STACKER
 770(W)× 780(D)× 1,708(H)mm
DSC-10/20×2+DSC-10/20 BRIDGE+LUL-HM
 2,185(W)× 780(D)× 1,708(H)mm
DSC-10/20×2+DSC-10/20 BRIDGE+DCS-10/20 STACKER
 1,610(W)× 780(D)× 1,708(H)mm
質量 本体:227.5kg
DSC-10/20 STACKER(オプション):14kg
DSC-10/20 BRIDGE(オプション):18.5kg

製品の仕様・外観は改良のため予告無く変更する場合があります。
