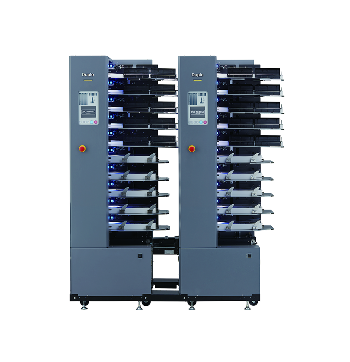

ベルト・エアサクション・コレーター | DSC-10/60iL

製品

デュプロ独自のベルトエアサクション方式により、最大処理速度10,000セット/時の高速丁合実現。※A5横通し10枚時。
2つの安心・安全検知機能搭載(超音波式重送検知、乱丁検知/オプション)。
各棚にLEDライトを搭載し操作性が格段に向上。

丁合段数 連結台数 処理速度
10段 / タワー 6台 10,000セット/時
  • ペラ・二つ折り
  • 60連結 60段
  • 10,000セット/時
  • 定型B6~A3SR
名称 ベルトエアサクションコレーター DSC-10/60iL
型式 床置き式
丁合段数 10段 / タワー
最大連結台数 6台
給紙方式 ベルトサクション方式
搬送方式 ツインベルト方式
最大用紙積載量 65mm
用紙サイズ 最小幅:105mm~最大幅:350mm
最小長さ:148mm~最大長さ:610mm
※用紙幅が105~120mmの場合は、長さ297mm以上
※用紙長さが508mmを超える場合は、最小幅200mm~最大幅230mm
紙質 上質紙:52~157g/m²(表紙:52~300g/m²)
アート紙 / コート紙:79~157g/m²(表紙:79~300g/m²)
用紙形態 ペラ
2つ折り(81.4g/m²以下 / 10段以内、その他の段は、使用できません)
4つ折り(81.4g/m²以下 / 5段以内、その他の段は、使用できません)
処理速度 最大10,000セット/時(A5横通し、上質紙81.4g/m²使用時)
※ただし、後処理機に応じて変動します。
給紙ミス検知 重送(光学式、超音波式)、空送り、紙詰まり
その他検知機能 用紙なし、搬送路紙詰まり、搬送路ドア開閉
エラー表示 操作パネルに集中表示
各タワーのドア開閉、用紙なし、給紙エラー、搬送エラー、後処理機エラー
各段の用紙なし、重送、空送り、紙詰まり
機械の大きさ タワー単体
 855(W)×830(D)× 1,972(H)mm
LUL-HM+タワー
 1,485(W)×830(D)×1,972(H)mm
LUL-HM+2連結
 2,335(W)×830(D)×1,972(H)mm
LUL-HM+3連結
 3,185(W)×830(D)×1,972(H)mm
LUL-HM+4連結
 4,035(W)×830(D)×1,972(H)mm
LUL-HM+5連結
 4,885(W)×830(D)×1,972(H)mm
LUL-HM+6連結
 5,735(W)×830(D)×1,972(H)mm
電源 AC100V 50/60Hz
消費電力 / 電流 970W / 10A(タワー単体)
質量(重量) 310kg(タワー単体、付属品を含む)

製品の仕様・外観は改良のため予告無く変更する場合があります。
