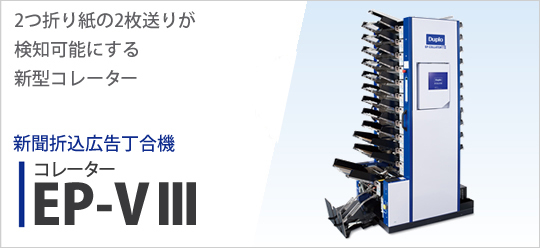

EPコレーター EP-VVシリーズ

折り棚に「2枚送り検知折りユニットW」を標準装備。
「超音波検知方式」と「厚み検知方式」の両検知機能が搭載されているため、従来はペラ物しか検知できなかった2枚送り検知が、2つ折り紙まで検知できるようになりました。
お客様の折込作業時間の効率化に貢献します。

  • 便利な機能で業務をサポート
  • 折り棚に「2枚送り検知ユニットW」が標準装備!2つ折り紙の2枚送り検知も
        可能に!
  • 折り棚に「筋付け機構」が標準装備!コシのない薄い折り紙も対応可能に!
  • 2枚送り・厚み検知ユニットを装着しても処理速度150セット/分で稼働!
  • 液晶操作パネルをバージョンアップして使いやすさ更にUP!

【A】2つ折り紙の2枚送りが検知可能に!

従来はペラ物しか検知できなかった2枚送り検知が、2つ折り紙の用紙形態まで
検知できるようになりました。
2枚送りの再チェックの手間を省いてくれます。

新聞折込丁合機|EPコレータEP-VVシリーズ|作業性を追及した新聞給紙部|2つ折り紙の2枚送りが検知可能に!

【B】コシのない薄い折り紙も対応可能に!

折り棚に「筋付け機構」を標準装備。折り紙にコシを付ける事ができるため、
薄い折り紙の使用時に安定して折込作業を行う事ができます。

新聞折込丁合機|EPコレータEP-VVシリーズ|作業性を追及した新聞給紙部|コシのない薄い折り紙も対応可能に!

新聞折込丁合機|EPコレーターEP-VVシリーズ

機種名(給紙段数) EP-230VV(23段)、EP-210VV(21段)、EP-190VV(19段)、EP-170VV(17段)、EP-110VV(11段)
操作パネル カラー液晶タッチパネル(10.4インチ)
※EP-110VVはキースイッチフラットパネル
サバキスライド機構 標準棚、折り棚、再丁合棚:2種類のサバキを装備可能
用紙サイズ 標準棚 100×150(mm)〜297×420(mm)横送り
再丁合棚 100×175(mm)〜297×420(mm)横送り
※EP-110VVはオプション
折り棚 182×257(mm)〜364×515(mm)縦送り
用紙の形態 標準棚 シート物〜四つ折り、冊子物(密着厚さ1.5mmまで)
丁合物(密着厚さ1.0mmまで)
再丁合棚 シート物〜四つ折り、冊子物(密着厚さ2.5mmまで)
丁合物(折り紙を含めペラ物23枚、四六判55kg紙基準)
(密着厚さ2.0mmまで)
※EP-110VVはオプション
折り棚 シート物、二つ折り(印刷状況、用紙形態により限界あり)
※折込広告紙全般(但し、印刷状況・用紙形態により給紙不可の用紙あり)
用紙積載量 標準棚 900枚 (257×364上質55kg横送り)
再丁合棚 1,000枚 (257×364上質55kg横送り)
※EP-110VVはオプション
折り棚 900枚 (257×364上質55kg縦送り)
用紙積載方式 斜め積み方式
処理速度 EP-230VV、EP-210VV、EP-190VV、EP-170VV
 70〜150 set/min (再丁合モード選択時では、62〜133set/min)
EP-110VV
 70〜130set/min(再丁合モード選択時では、62〜116set/min)
電源 AC100V 50/60Hz
消費電力
2枚送り検知ユニット
全段装着時
標準仕様時
EP-230VV、
EP-210VV
15A/1400W 14A/1200W
EP-190VV、
EP-170VV
14A/1300W 13A/1100W
EP-110VV 10A/1000W 8A/700W
寸法 ・EP-230VV
使用時 : 1373(W)X 765(D)X 1983(H)o ※1
収納時 : 1110(W)X 765(D)X 1983(H)o ※1
※1 フック板使用時:2038(H)mm
・EP-210VV
使用時 : 1373(W)X 765(D)X 1941(H)o ※2
収納時 : 1110(W)X 765(D)X 1941(H)o ※2
※2 フック板使用時:1941(H)mm
・EP-190VV
使用時 : 1373(W)X 765(D)X 1733(H)o ※3
収納時 : 1110(W)X 765(D)X 1733(H)o ※3
※3 フック板使用時:1788(H)mm
・EP-170VV
使用時 : 1373(W)X 765(D)X 1691(H)o ※4
収納時 : 1110(W)X 765(D)X 1691(H)o ※4
※4 フック板使用時:1691(H)mm
・EP-110VV
使用時 : 791(W)X1365(D)X1858(H)o ※5
収納時 : 791(W)X1102(D)X1858(H)o ※5
※5 フック板使用時:1913(H)mm
質量 EP-230VV 479kg
EP-210VV 463kg
EP-190VV 427kg
EP-170VV 411kg
EP-110VV 346kg
(本体+付属品+紙受け)
※製品の仕様及び外観は、改良のため予告なく変更することがあります。

LED厚み検知ユニット

「厚み検知機能」を装備した棚ユニットです。「2つ・4つ折り紙」の2枚送りを検知します。 LED機能が搭載されているため、エラー発生時にLEDライトが点灯。リカバリー時の視認性が飛躍的に向上します。
