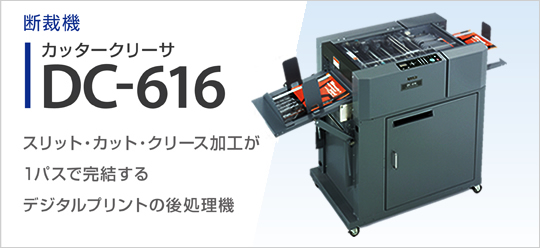

断裁機|カッタークリーサ DC-616

製品

スリット・カット・クリース加工が1パスで完結するデジタルプリントの後処理機

カッタークリーサDC-616は6本のスリッターと25回のカット、20回のクリースの組み合わせによって、一回の通紙で用紙に様々な加工を施す驚きのマシンです。
バースデーやクリスマスのグリーティングカード、飲食店やレンタルショップなどのメンバーズカード、CDやDVDのジャケットなど多彩な製品に仕上げます。
デジタルカラープリンタでプリントされた用紙の後加工に最適な一台です。
オプションでミシン目も入れることができ、エントリーモデルながらも、高精度な加工を実現します。
また、原稿の指定位置にレジストレーション(クロップ)マークをつけておくことで、内蔵のCCDスキャナが読み取り、1枚ごとの印刷位置ズレを検出して自動補正を行います。

処理速度
10枚/分
  • 用紙サイズ 幅210~330.5mm 長さ210~460mm
  • 処理速度 10枚/分
  • CCD バーコードリーダ

特長を動画で見る

断裁機|カッタークリーサ DC-616でできること

point01カッタークリーサのしくみ
【加工前】
印刷された用紙をカッタークリーサにセットします。
カッタークリーサのしくみ

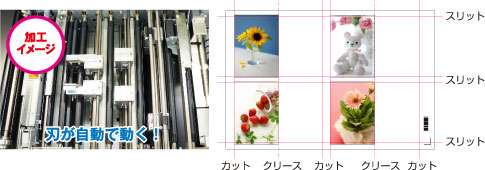

【加工イメージ】
1回の通紙で、
最大6箇所のスリット(用紙進行方向のカット)、
最大25箇所のカット(用紙進行方向に垂直なカット)、
最大20箇所のクリース(用紙進行方向に垂直に折り目の筋入れ)を行います。
カッタークリーサのしくみ

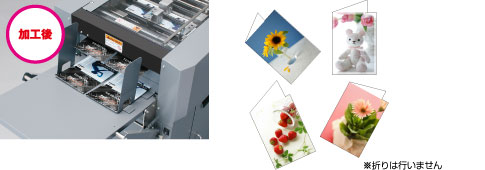

【加工後】
余分な余白はカットされ、必要に応じて筋入れが施された状態で、カッタークリーサの紙受けトレイに排出されます。
カッタークリーサのしくみ

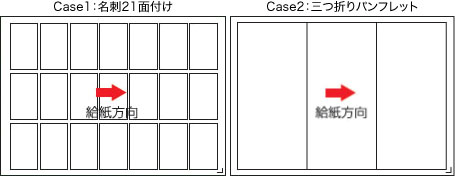

point02さまざまなレイアウト
印刷関連業界にて用途の多いA3ノビ相当に対応し、最大用紙サイズは幅320mmX長さ460mmまで処理可能です。
さまざまなレイアウト
point03使い勝手と処理精度を高める標準装備
【CCDスキャナ】
カッタークリーサは、CCDスキャナを搭載しています。
処理内容(ジョブ)をメモリー登録して使用しますが、登録したメモリー番号をバーコード化して用紙に印刷しておけば、CCDスキャナがバーコードを読み取り、登録されたジョブを自動で呼び出し処理を開始します。オペレーターの操作は用紙を積んでスタートボタンを押すだけです。
【レジストレーションマーク】
用紙にレジストレーションマークを印刷しておけば、CCDスキャナがレジストレーションマークの印刷位置を読み取り、一枚ごとの印刷位置ズレを検知して自動補正。デジタルプリントにつきものの印刷位置のバラツキを補正しながら処理します。
使い勝手と処理精度を高める標準装備
名称 カッタークリーサ DC-616
型式 床置き型
用紙サイズ 幅:210~330.5mm
長さ:210~460mm
※オプション「ロングペーパートレイ」で長さ670mmまで可能。
用紙重量 110~350 g/m²(コート紙、上質紙、ラミネート紙)
※ラミネート紙はミシン目不可
給紙トレイ容量 100mm
排紙トレイ容量 100mm
※カードスタッカー使用時40mm
処理速度 10枚/分(A4、2カット+1クリース処理時)
※CCD使用時5枚/分(A4、2カット+1クリース処理時)
処理精度 ±0.3mm
重送センサ種類 超音波センサ
処理サイズ 幅:48mm~327.3mm(基準面から)
天地最小:50mm ※寸法に制限あり
シートあたりの処理数 スリット
 最大6箇所
カット
 最大25箇所
スジ入れ
 最大20箇所
マージンスリット幅 用紙端より3.2~55.0mm
ドブスリット幅 5~15mm(使用する場合、設定は手動)
クリース深さ調整 3段階
標準機能 ジョブメモリ最大80種類、テスト給紙、各カバーインターロックスイッチ、簡易スキュー調整機構、重送検知、バーコード読み取りジョブ選択機能、REGマーク読み取り補正機能、スリッターガイド、オートカット、スピード調整(2段階)、縦倍率補正機能、縦横位置補正機能、クリーニングモード、ドブ落しユニット(2個手動)
付属品 ごみ箱、カードスタッカー
ジョブ入力I/F USB接続Bタイプコネクタ
オプション
PCコントローラー対応OS
PCコントローラソフトウェア
・Windows XP Professional/Home Edition(32bit)
・Windows Vista(32bit/64bit)
・Windows 7(32bit/64bit)
・Windows 8(32bit/64bit)
・Windows 8.1(32bit/64bit)
・Windows 10(32bit/64bit)
オプション ミシン目ユニット、PCコントローラー、ロングペーパートレイ(用紙長さ670mm対応)
電源 AC100V±10% 50/60Hz
消費電力 消費電流 1.7A、消費電力200W
寸法 通常時
 1,610(W)× 625(D)×1,060(H)mm
収納時
 975(W)× 625(D)×1,060(H)mm
ロングペーパートレイ使用時
 2,025(W)×625(D)×1060(H)mm
質量 145kg

製品の仕様・外観は改良のため予告無く変更する場合があります。
